補間機能を利用して描くメッシュ球体 ~Inkscape~

今回は、メッシュ状の球体のようなものをサクっと描く方法のメモ残しです。

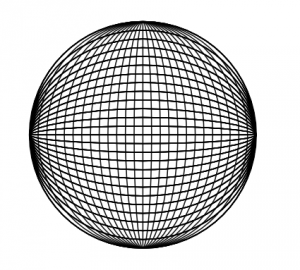

完成図はこちら。



【作り方】

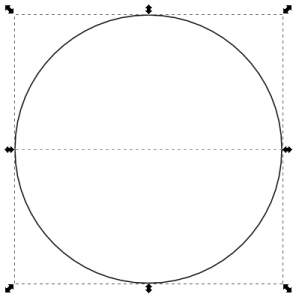

正円を描く(楕円ツールでCtrlを押しながら)
 ↓

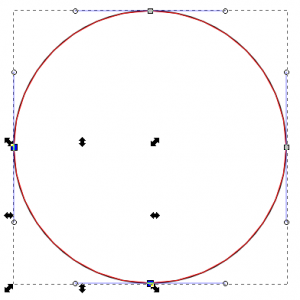

[パス]メニューから[オブジェクトをパスへ]
 ↓
図のように、円の下半分を削除します。


ノードツールで、セグメントを選択したら、[2個の非端点ノード間のセグメントを削除]で消していきます。

半円が出来上がったら、コピー→同じ場所に貼り付け
 ↓

選択オブジェクトを垂直に反転すると、以下のように。

ここから整列をさせて、元の円のような状態にします。

半円が上下ともに選択されている状態で、[エクステンション]→[パスから生成]→[補間]を選択します。


指数 : 0
補間のステップ数 : 適宜
終端パスを複製 : チェック外す
スタイルを補間 : チェック入れる(今回は入れてますが、入れなくても大丈夫)


補間すると、こんな形状になります。
これをグループ化→コピー→同じ場所に貼り付け→90℃回転

そうすると、冒頭のようなメッシュ状のような球体が出来上がります。

これは元ネタがyoutubeにあります。
海外の方の動画なので、解説は全て英語です。
しかも、今回の部分に至るまでに前段階として補間に関する解説が入っているためかなり後半にならないと
この操作解説が出てきません。
その後半部分を抜粋した形です。

その動画はこれ。
